V představení modelu jsem uvedl základní info o celobalzové konstrukci a obsahu stavebnice. Následuje příprava a popis stavby.
Kontrola stavebnice a úpravy:

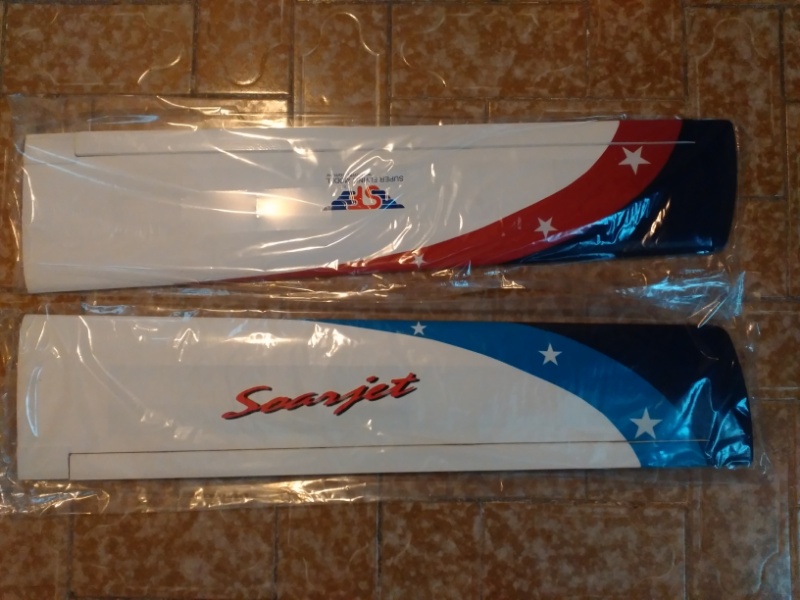

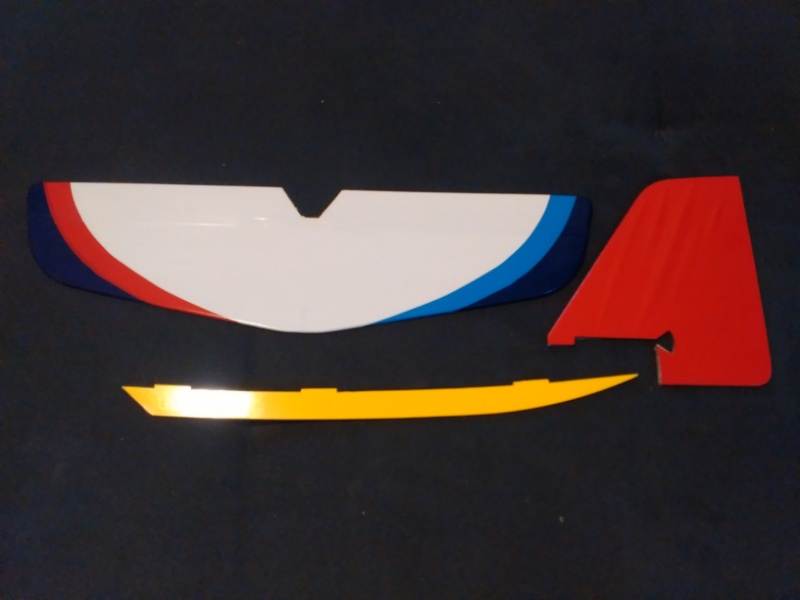

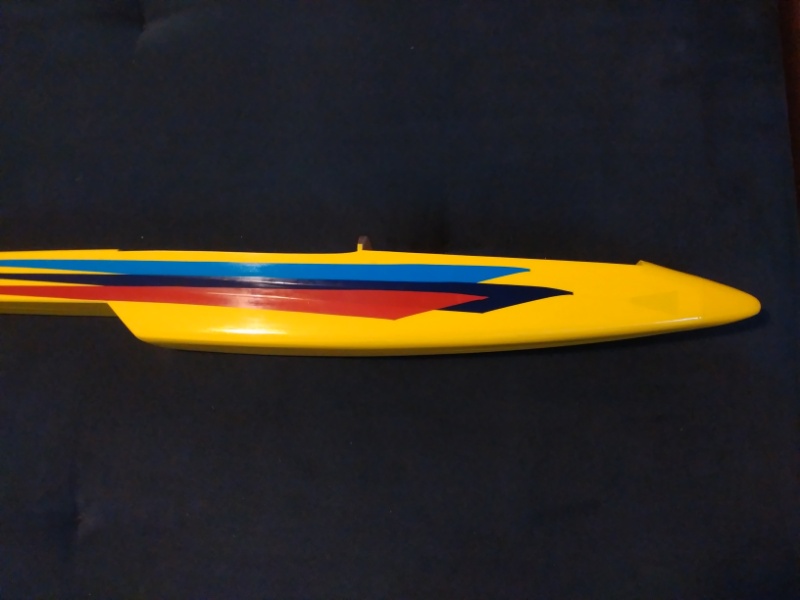

Ocasní plochy, lyžina, křídla a trup

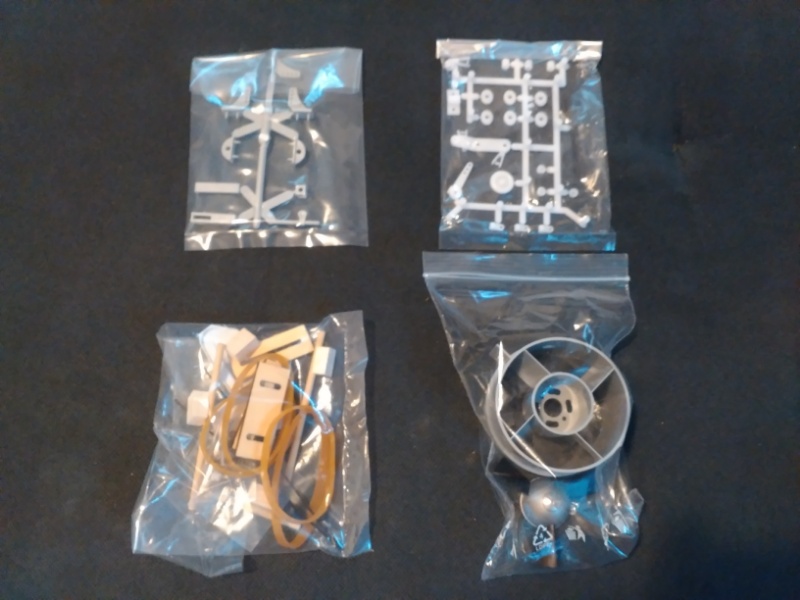

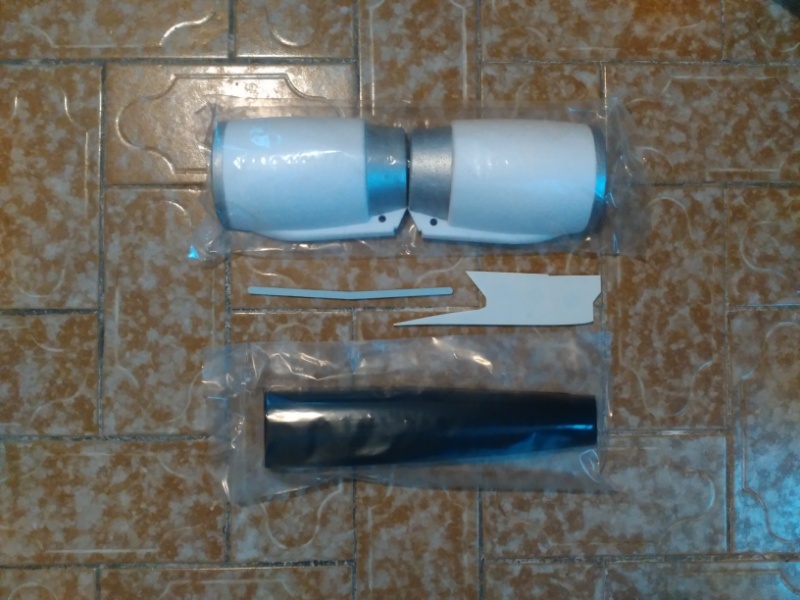

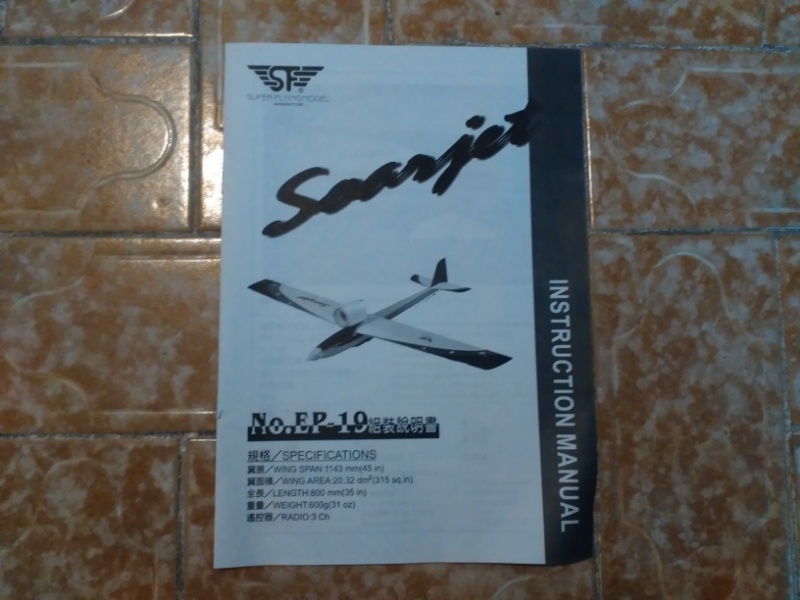

Návod, bižuterie, dmychadlo, kabinka
- návod v černobílé čínsko/anglické verzi, drobné příslušenství ( páky a táhla kormidel, zámek kabiny, poutací kolíky a gumy, lože motoru a vrtule, lože pro serva, alu spojka křídla, šroubky, kryty sání ), úchyt dmychadla
Elektronika pro model:

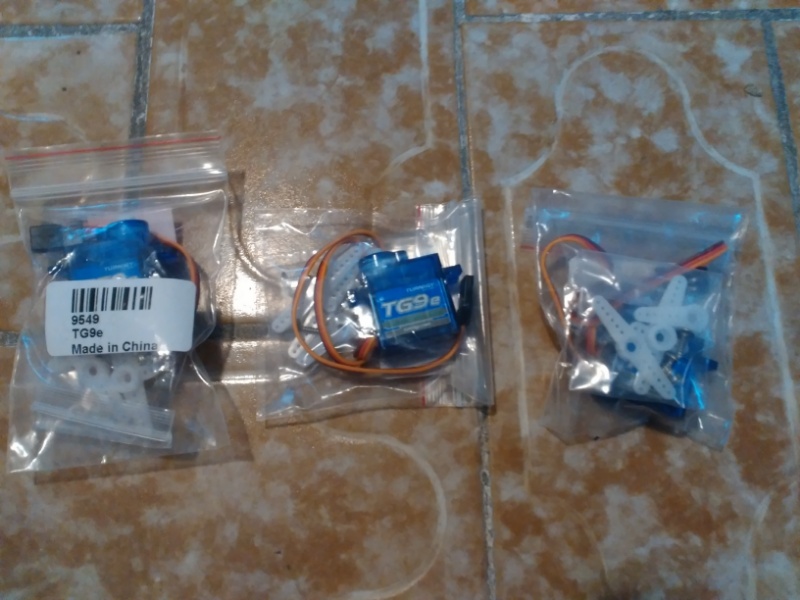

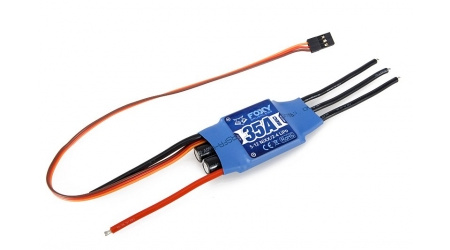

- regulátor 35A, 3x micro servo TG9e, střídavý motor 3500KV + prodlužovací kabely k servům
Stavba:
Podle návodu začíná stavba úpravou trupu a kabiny. Lepší však bude zaměřit se nejdříve na uložení pohonu modelu, sestavit dmychadlo a křídla. Ty pak “posadit” na trup a doladit vodorovnost výškovky, vložit serva, lanovody, kabinu a dodat lyžinu pod trupem. Dodat zbytek elektroniky – regulátor + baterie a vyvážit.

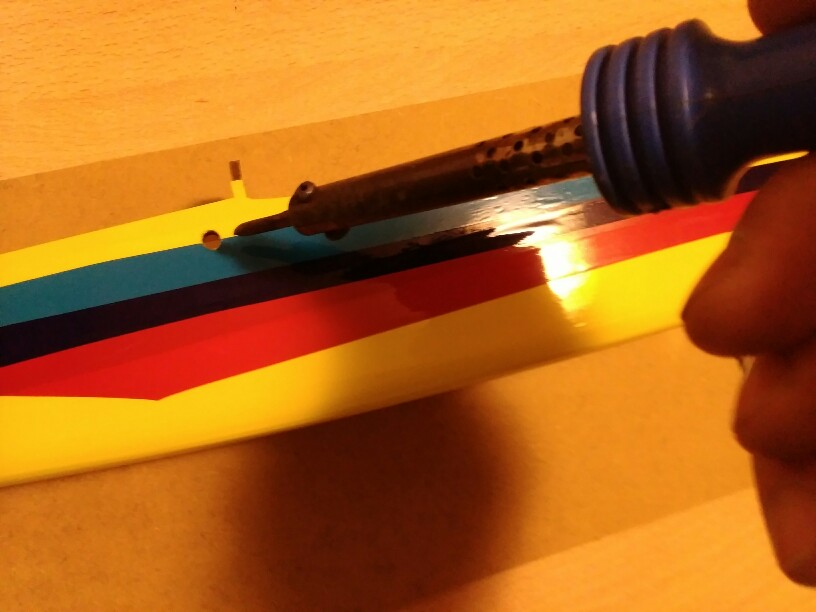

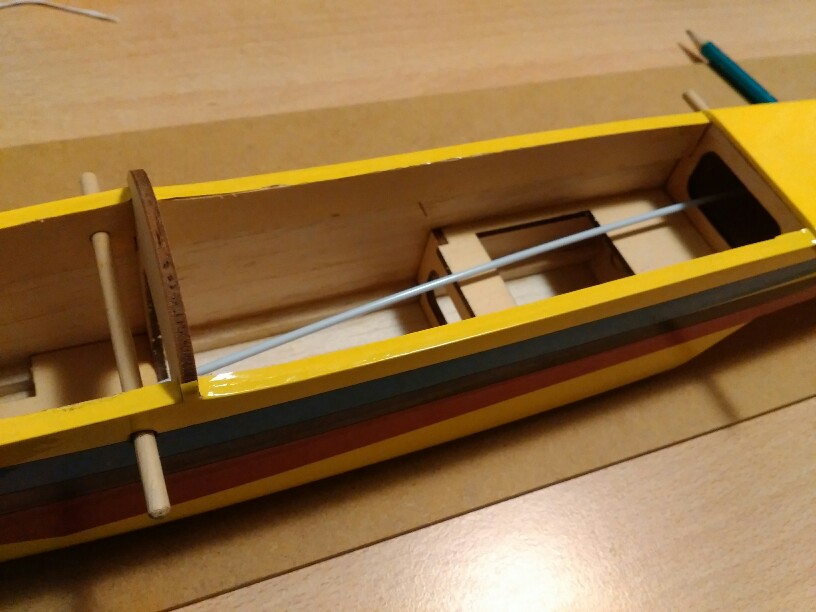

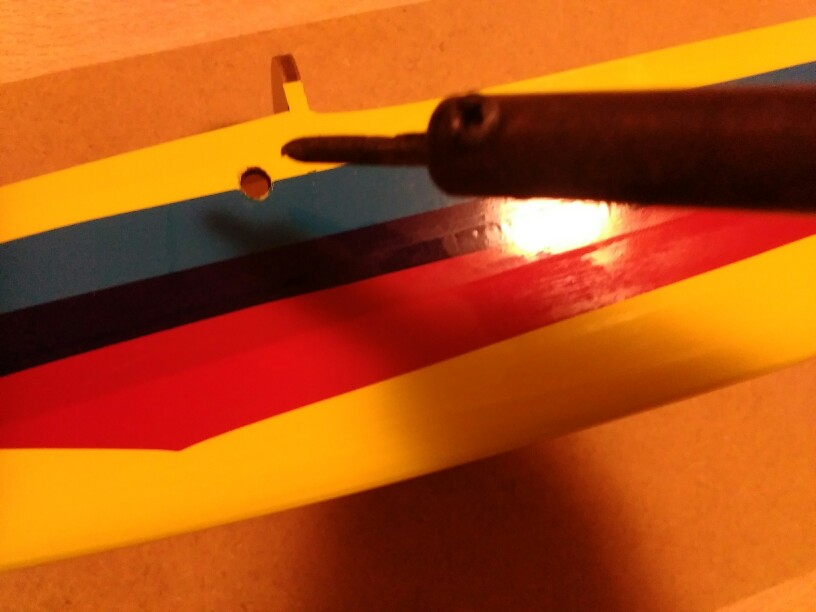

Pro uchycení kolíků v trupu jsem zvolit vytvoření předvrtavých otvorů pájkou, teplo fólii čistě odstraní. Stejně tak uchycení na konzole pro dmychadlo. Kolíky zalepeny sekundovým lepidelem.
Se zvoleným motorem byla trochu potíž, vybral jsem podle výkonu vrtulníkovou oběžku, pro kterou jsem musel zvětšit místo uložení a převrtat otvory pro uchycení šroubků v čele motoru. Chvíli to trvalo, ale povedlo se. Kontrola statickým testem provozu motoru dopadla dobře. Motor táhne jak šlak, při uložení do dmychadla s níám můžete ofukovat listí ze zahrady :).

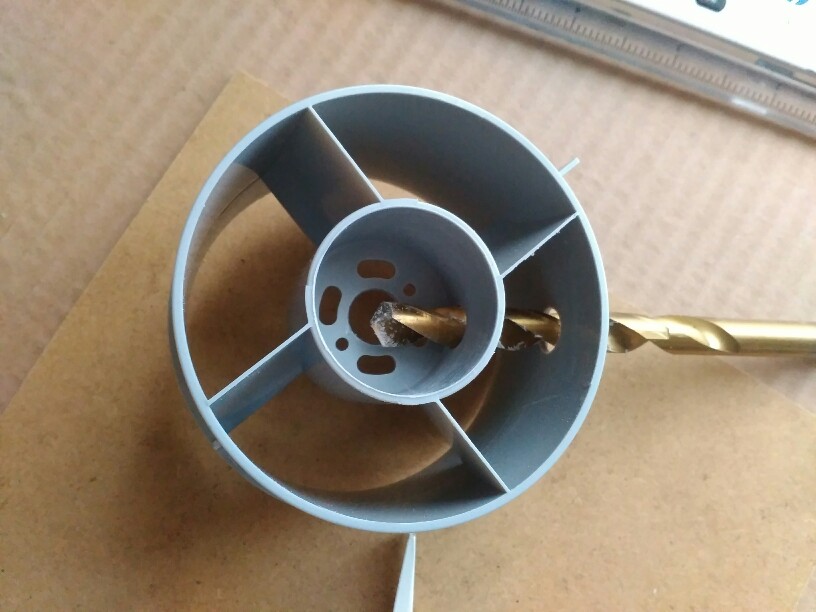

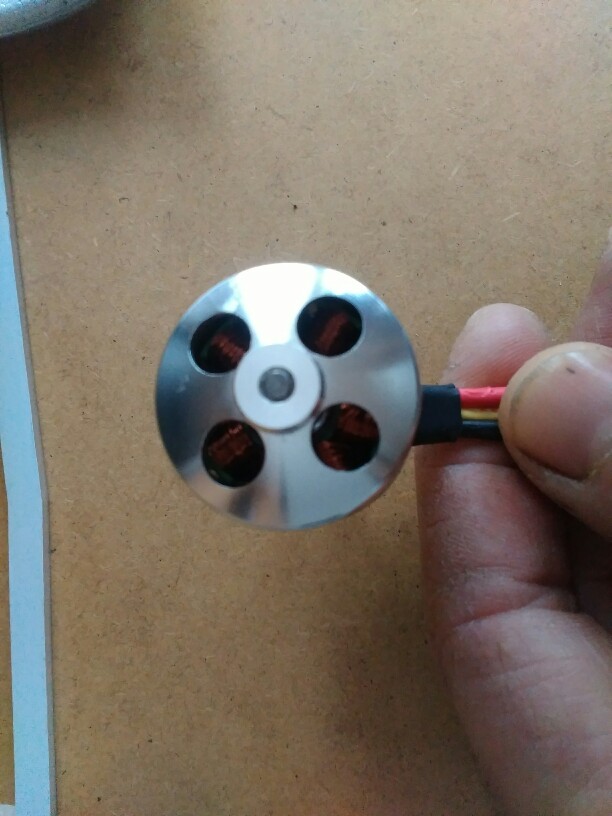

Převrtání otvorů pro kalely a montáž motoru do uložení.

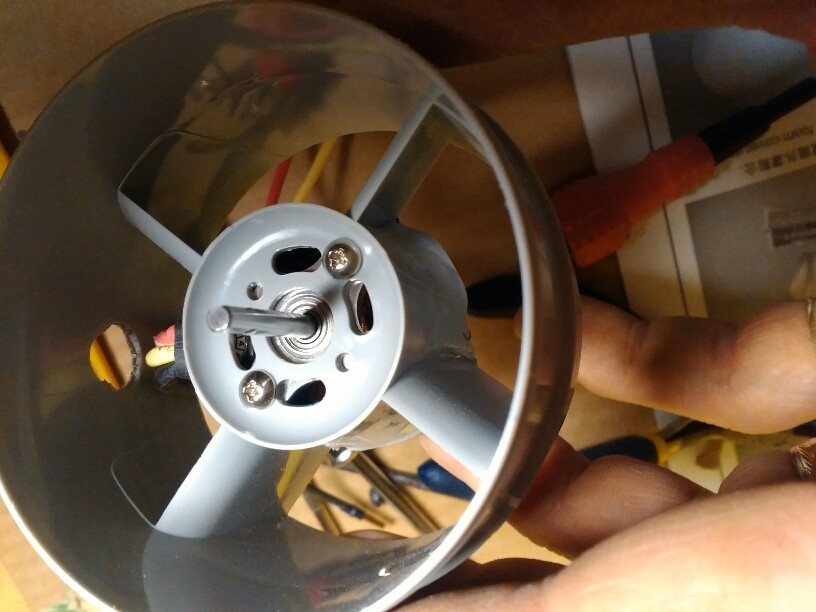

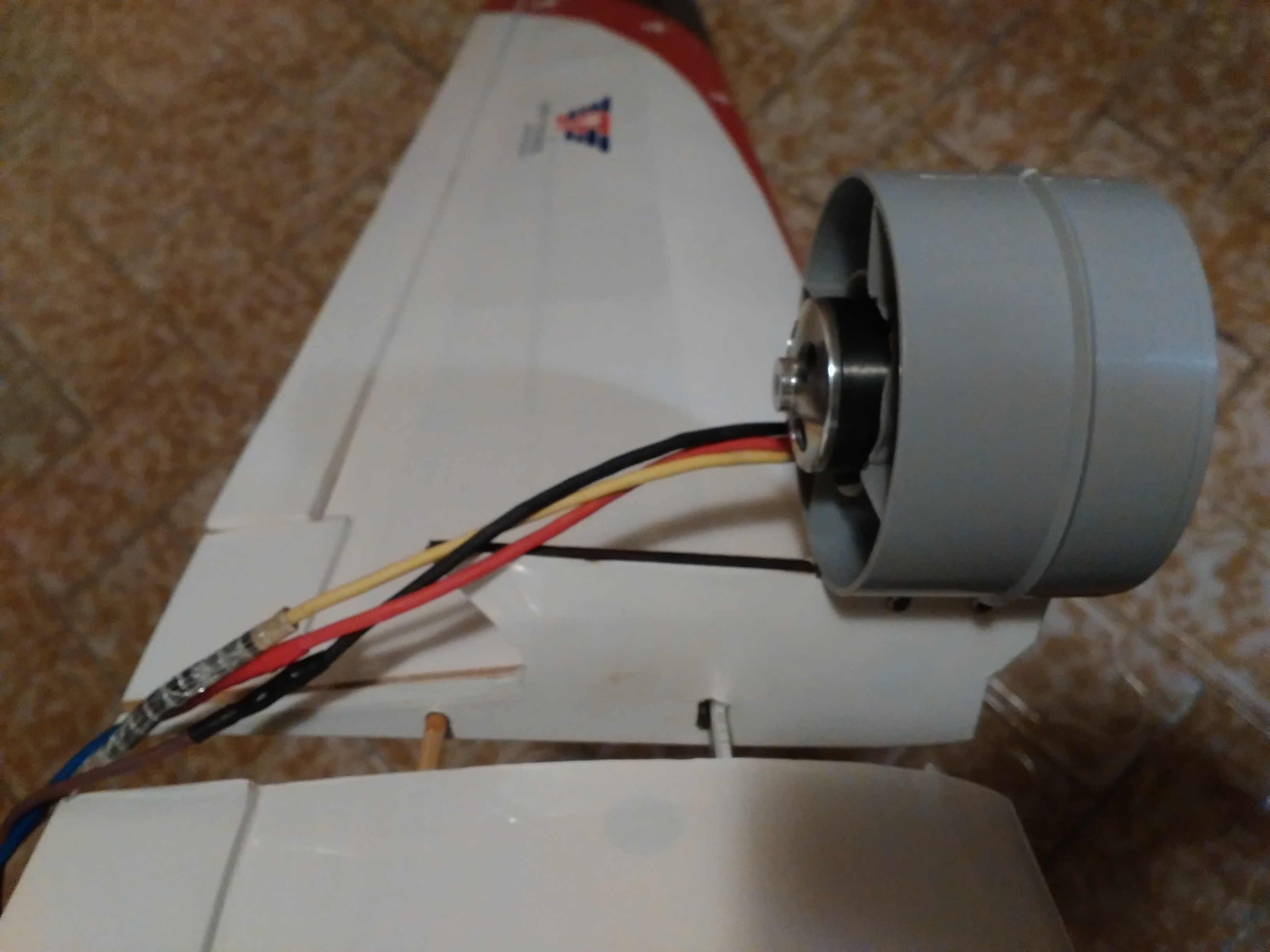

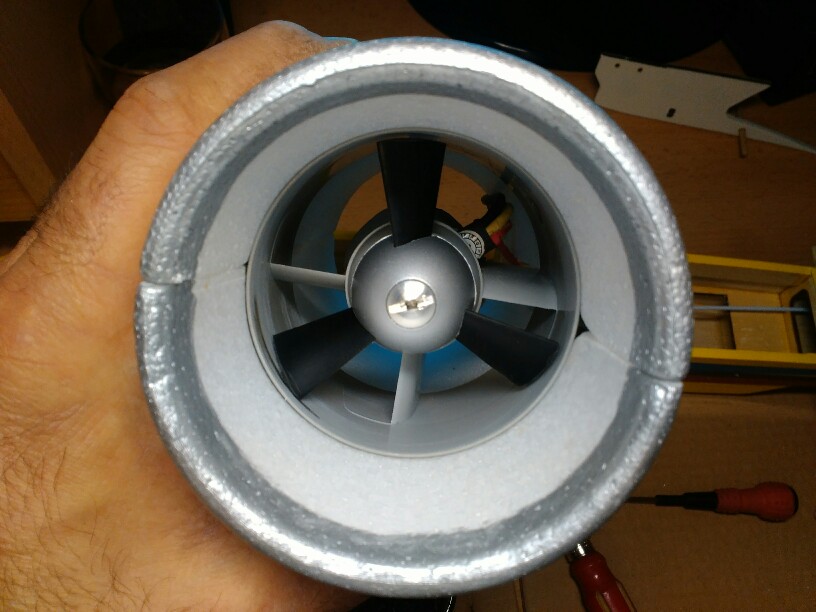

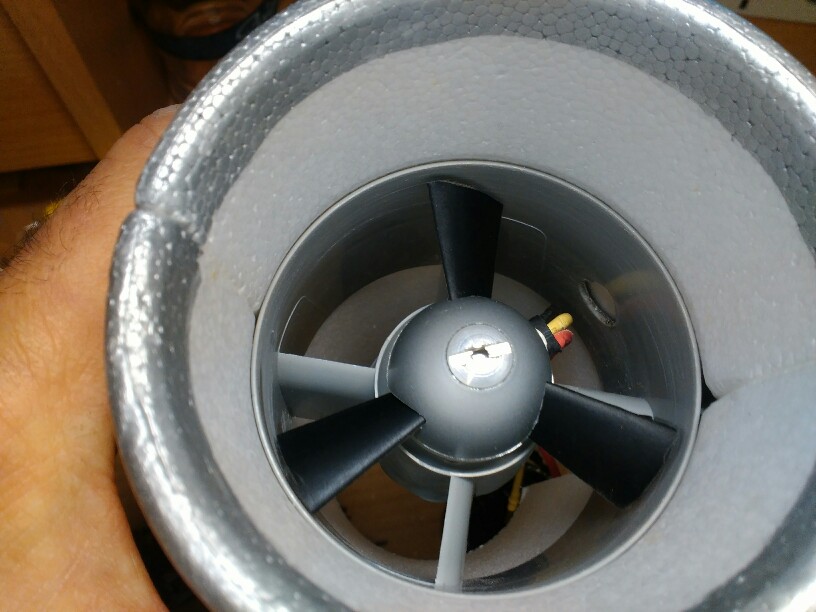

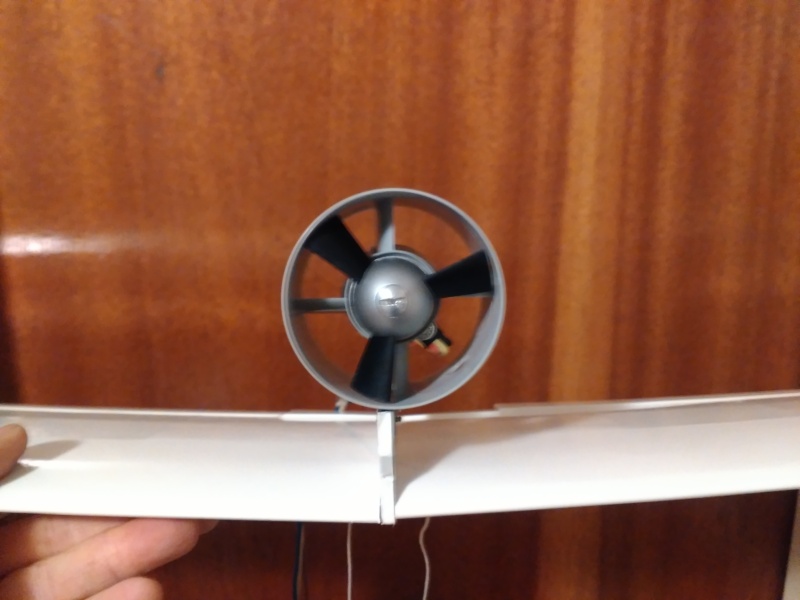

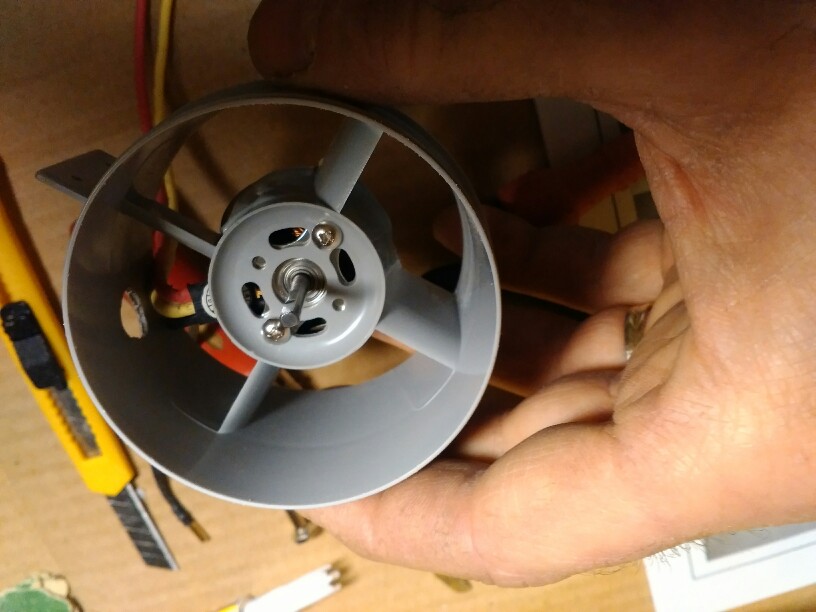

Instalace motoru a test uložení v dmychadle.

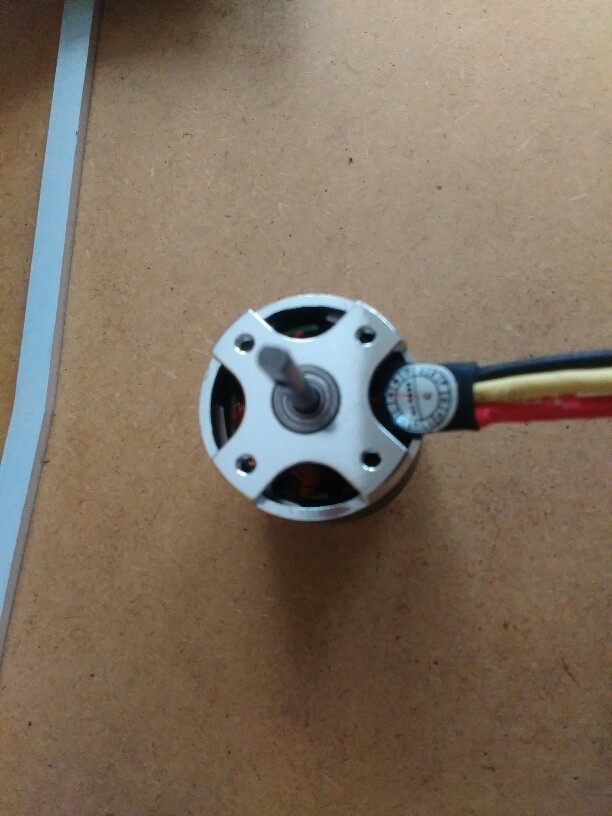

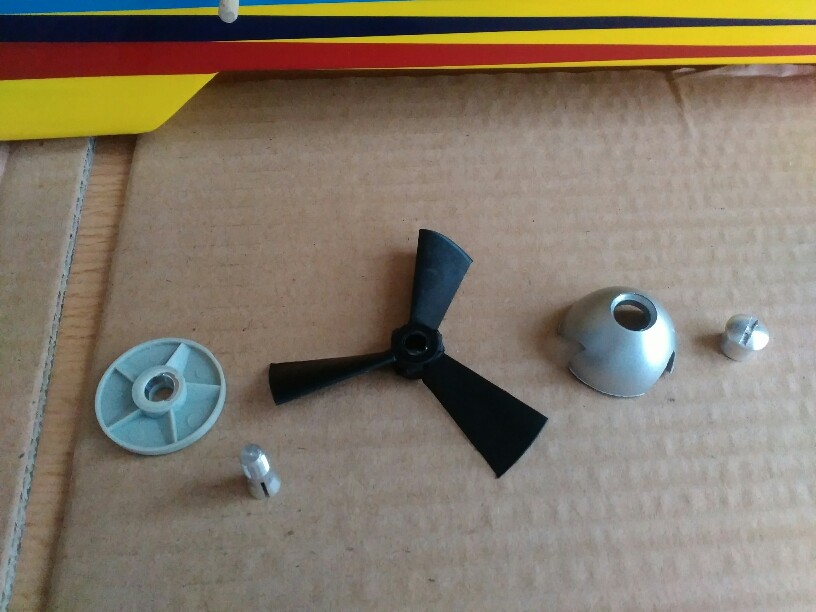

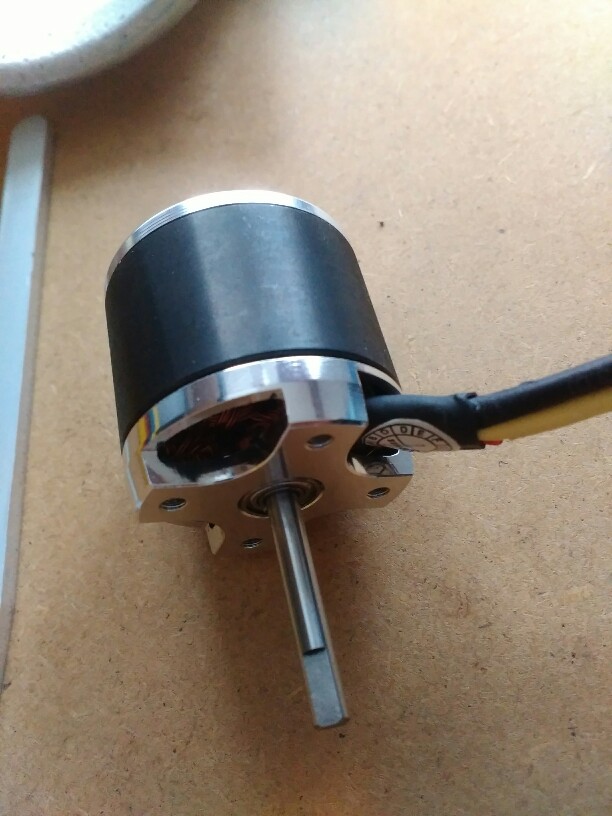

Díly motoru a vrtule.

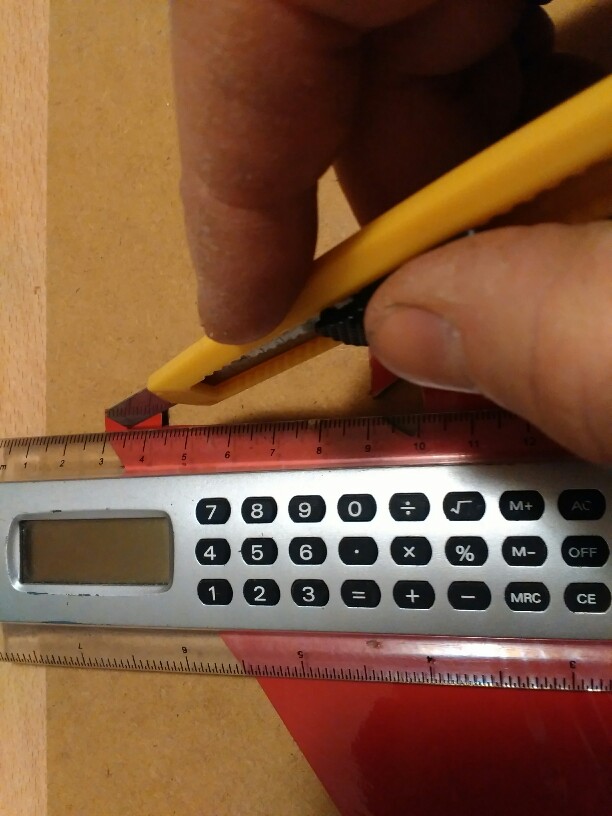

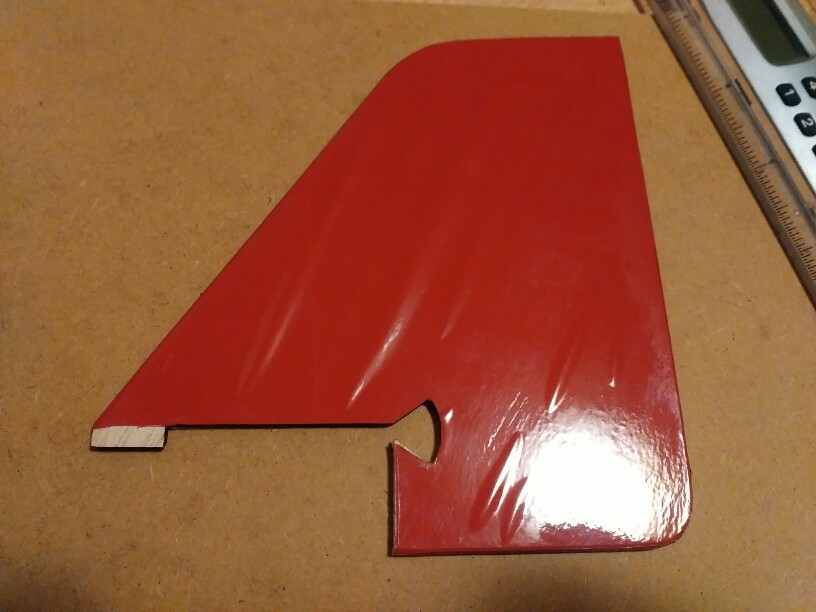

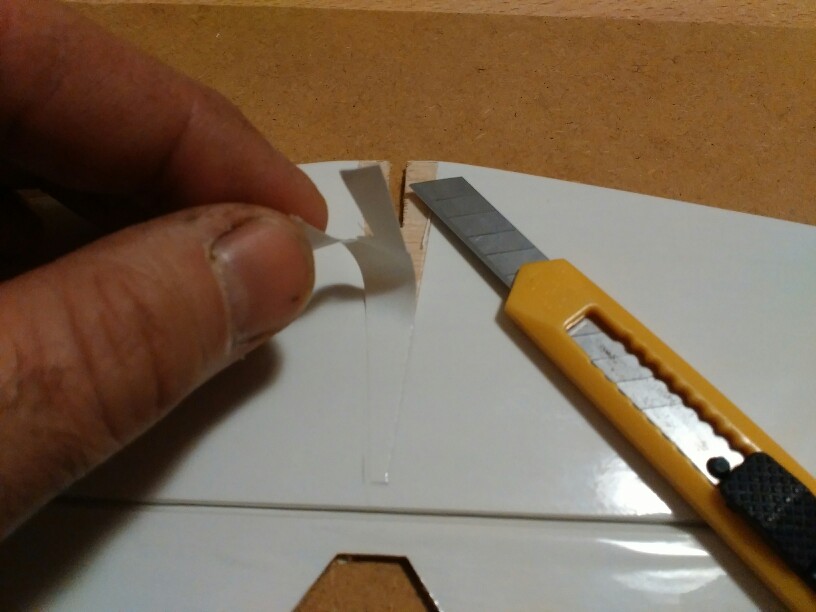

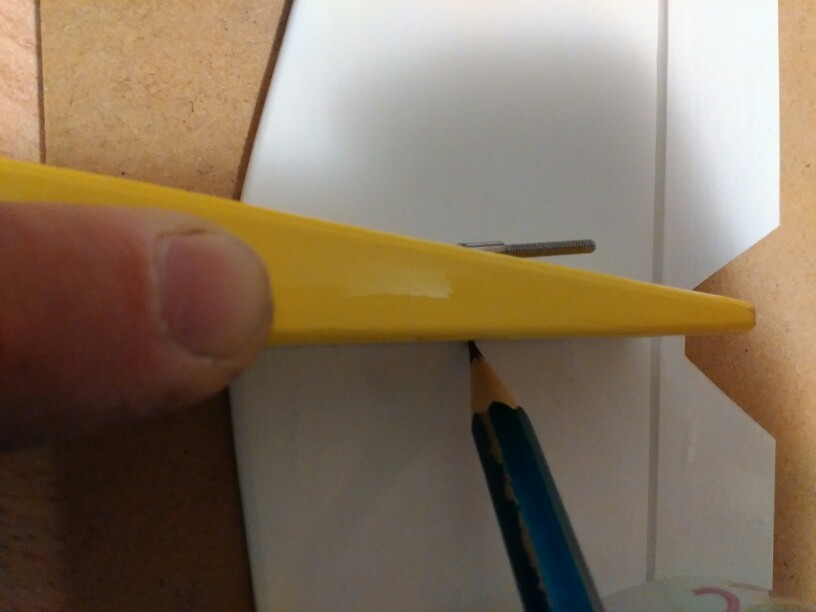

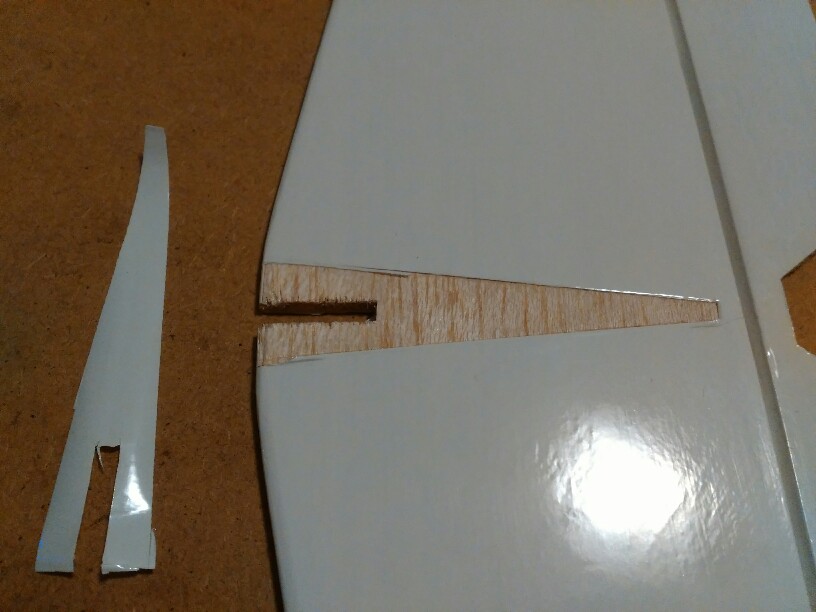

Příprava zalepení ocasních ploch.

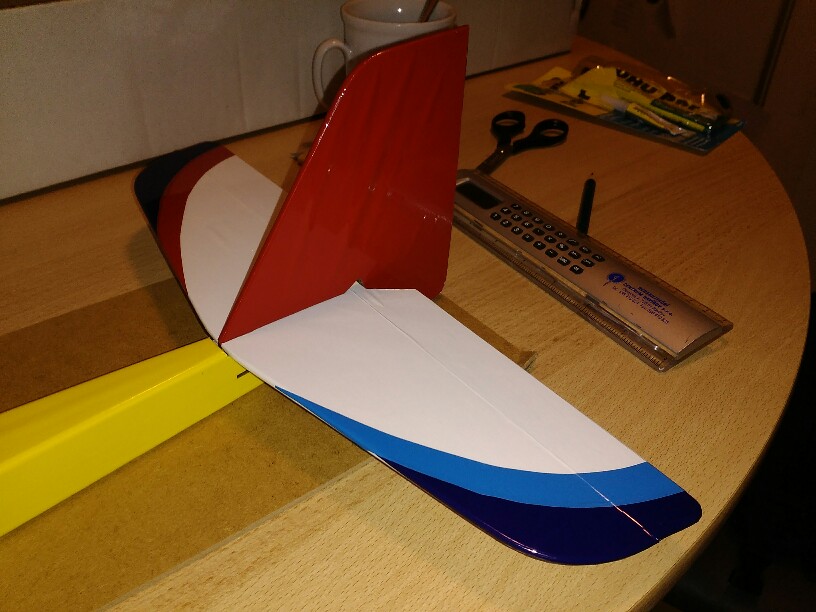

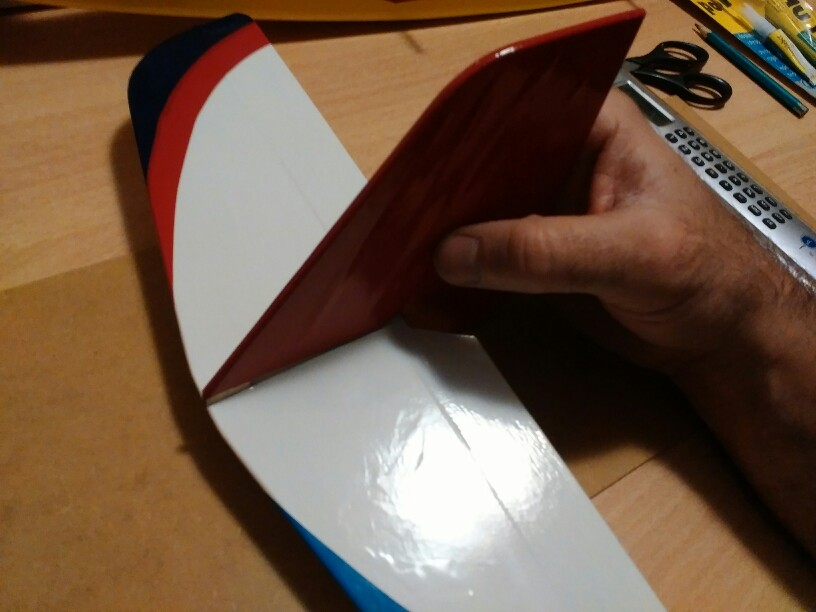

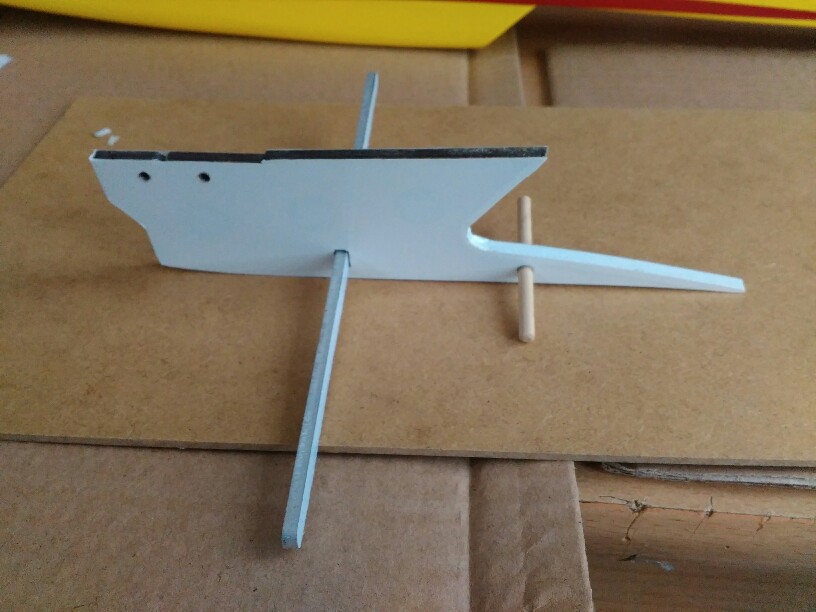

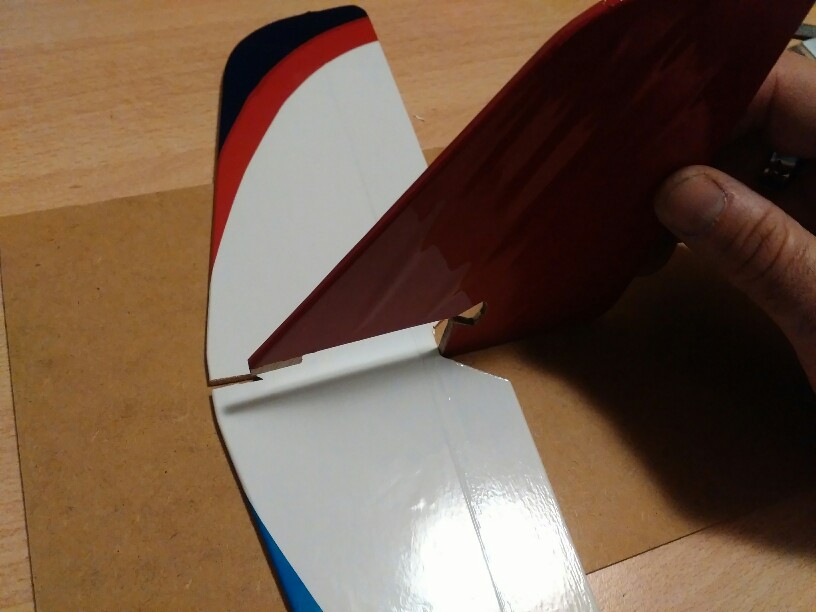

Napojení směrovky a výškovky.
Lepeno 5min. epoxidem.

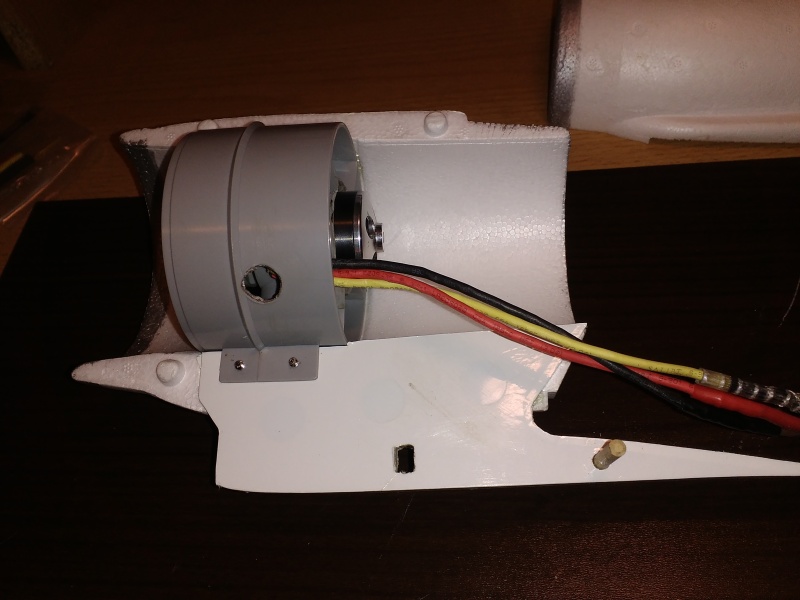

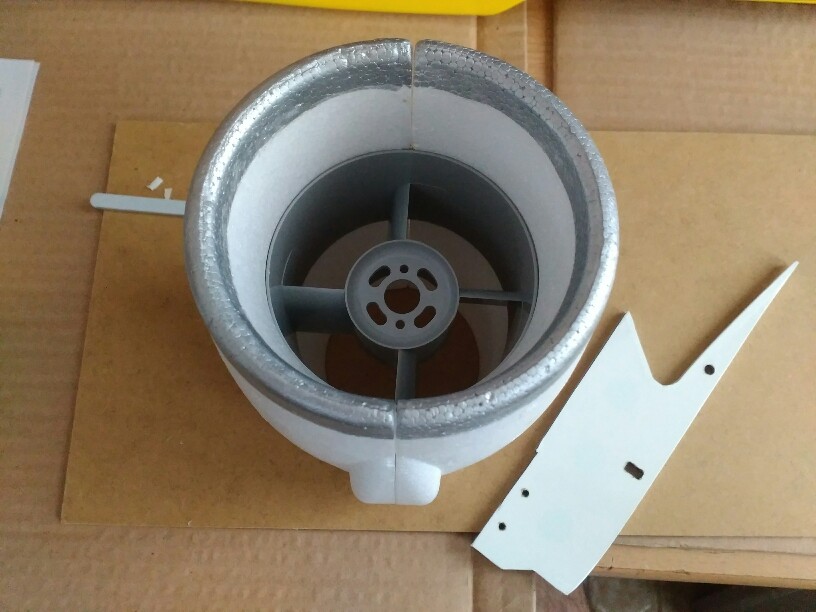

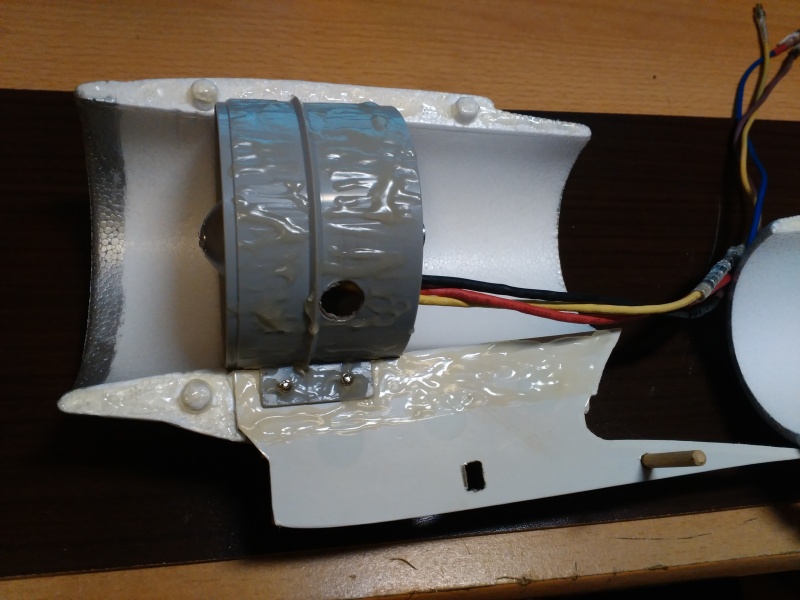

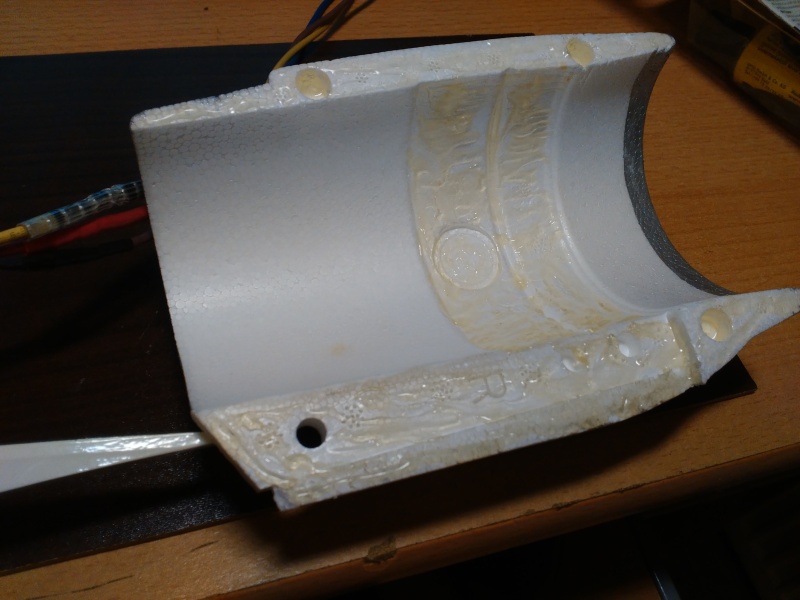

Uložení dmychadla – UHU por v akci

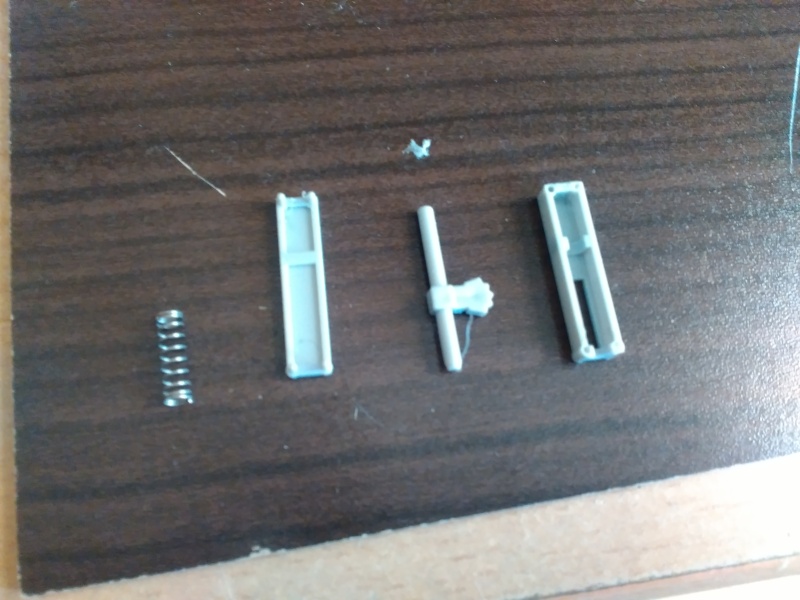

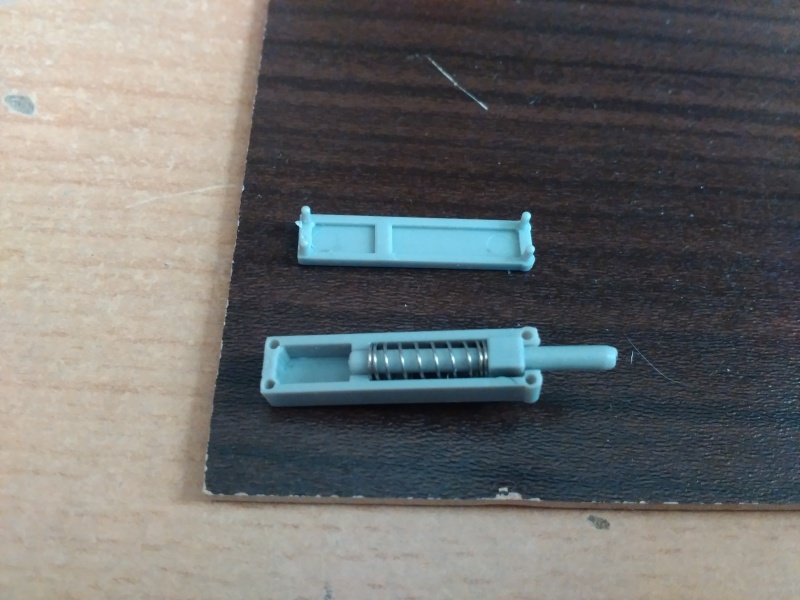

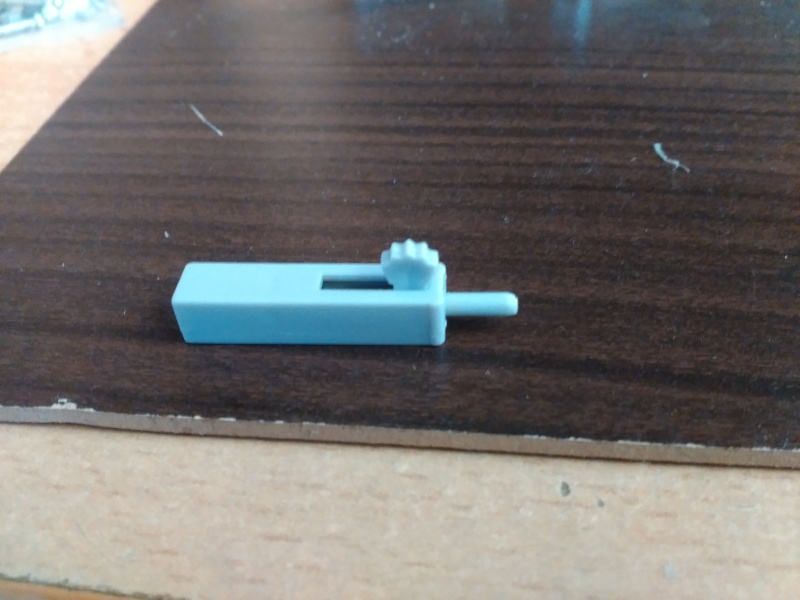

Sestavení zámku kabiny

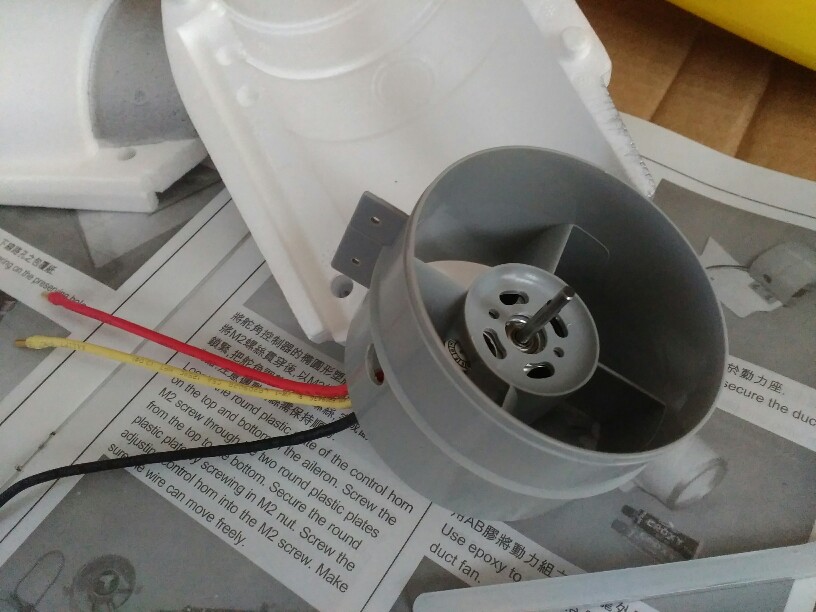

Uchycení motoru

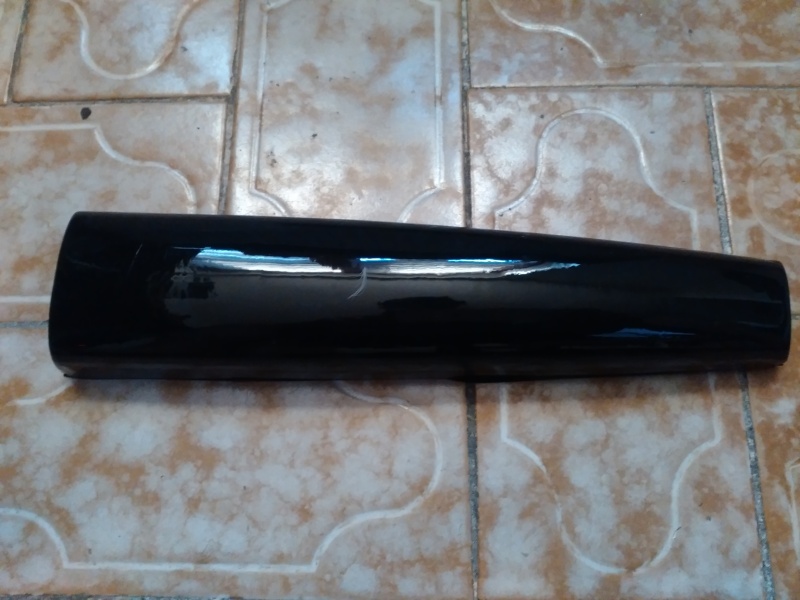

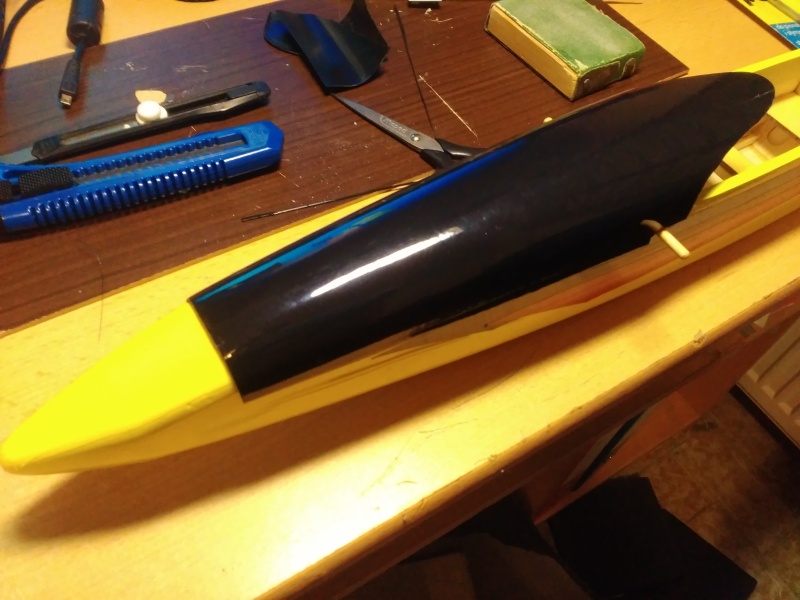

Kabinu si musíte dostřihnout sami

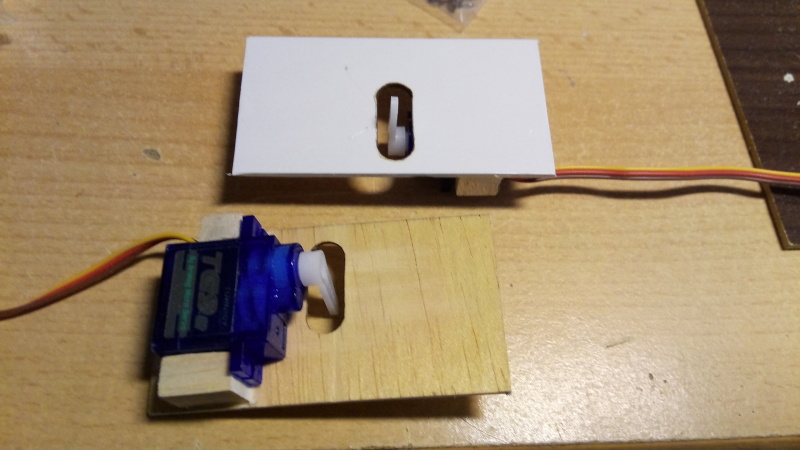

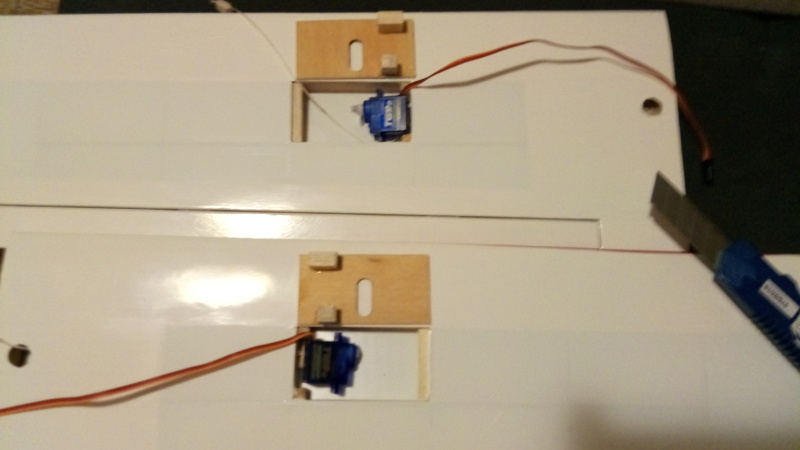

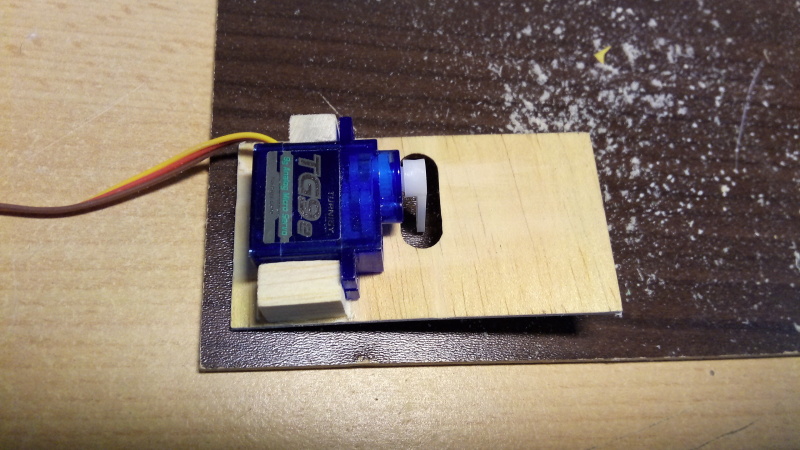

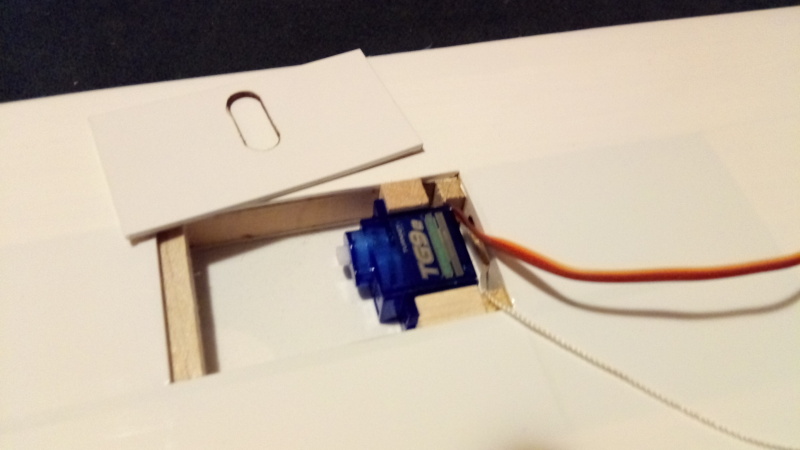

Uložení serv v křídle – zde musíte doladit přesné uložení s vymezovacími kousky balzy.

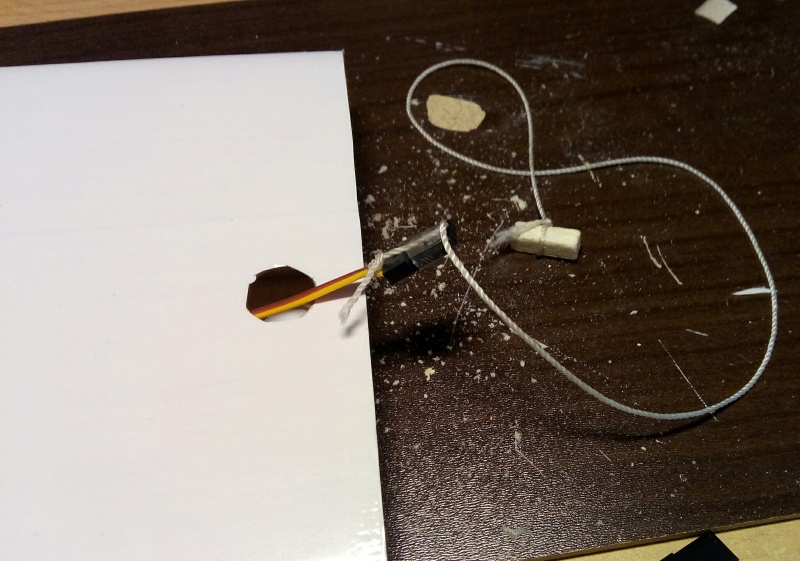

Při protahování kablíku serva je dobré přilepit na protahovací šňůrku kontakt serva. Jinak se v přepážkách zasekne a nejde lehce protáhnout.

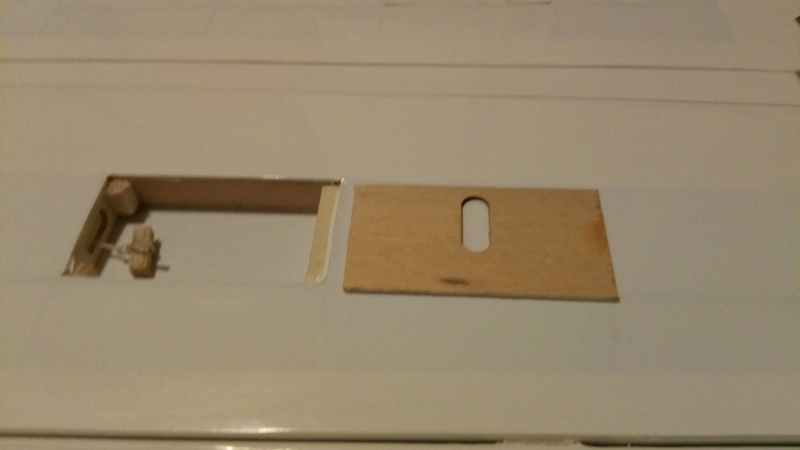

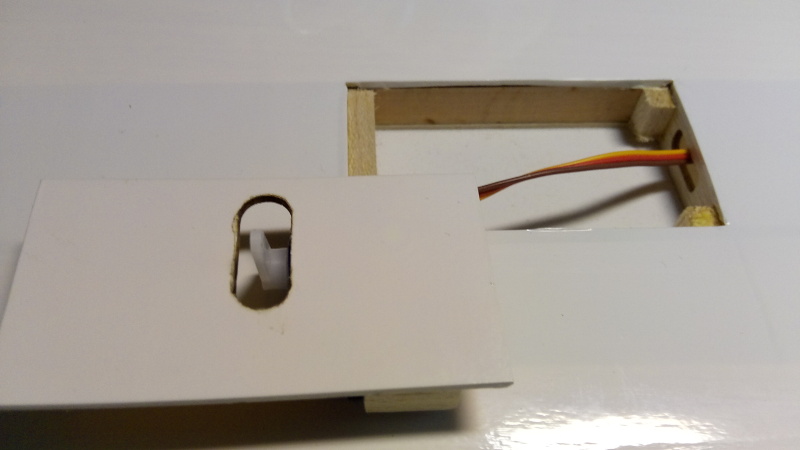

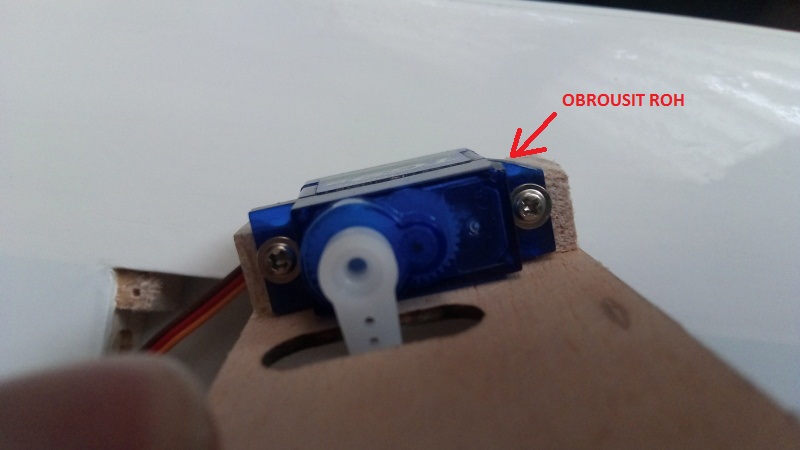

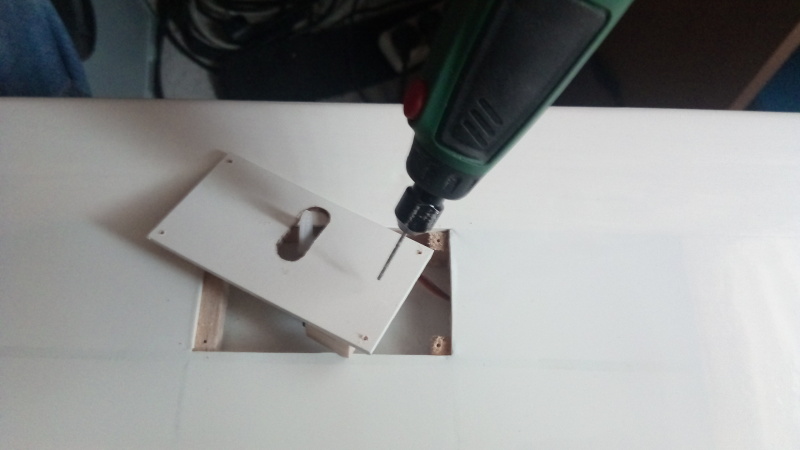

Překrytí lože serv – převrtáno a přišroubováno. Roh úchytu serva při uložení do křídla tlačí do potahu, proto je dobré tento roh odbrousit, ať potah neprorazí.

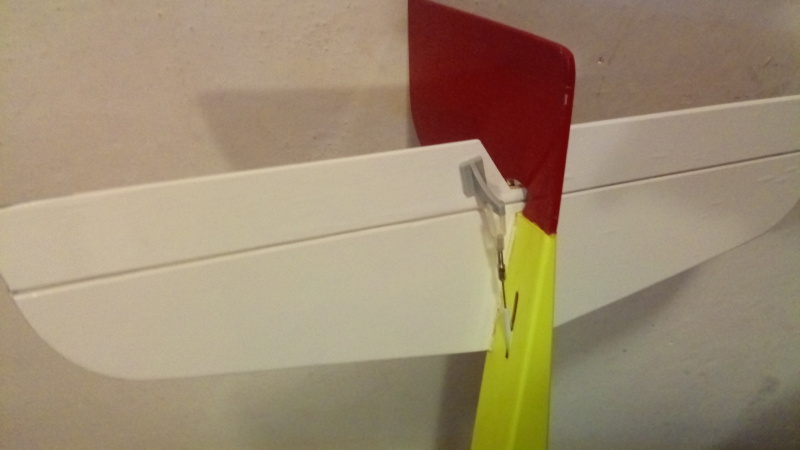

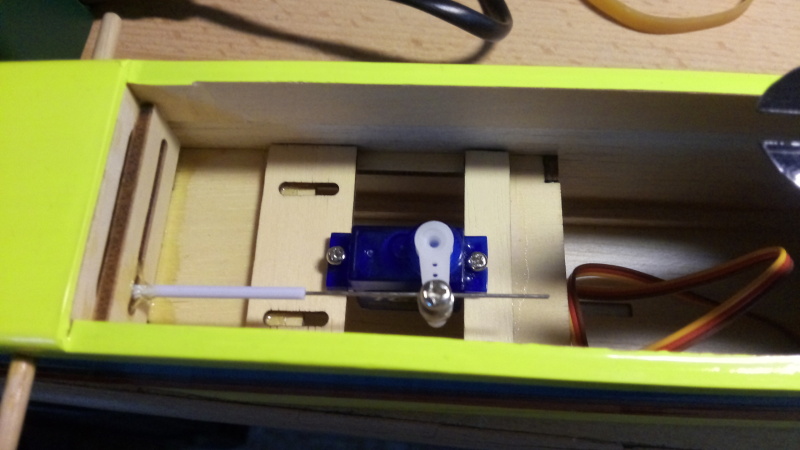

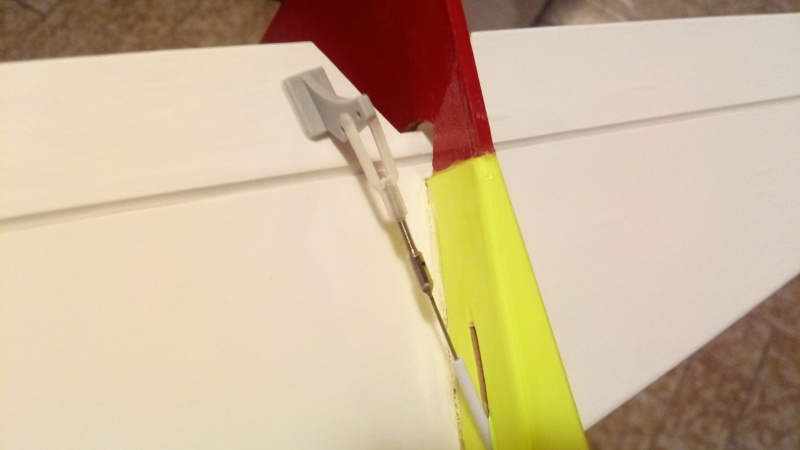

Uložení serva výškovky a připevnění páky s napojením lanovodu.

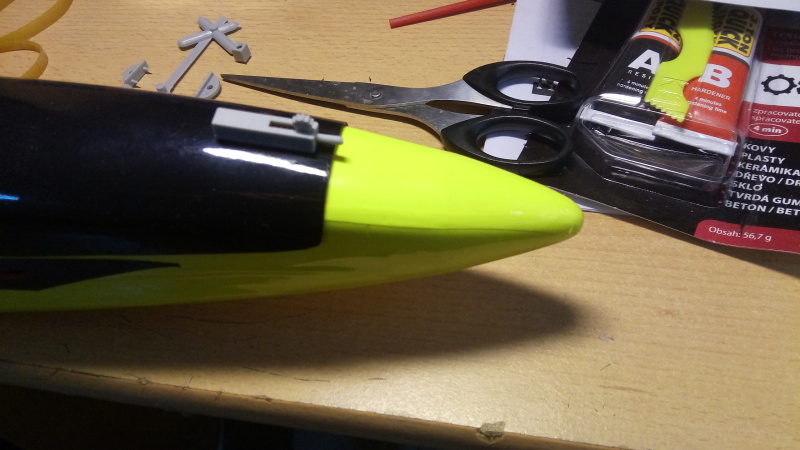

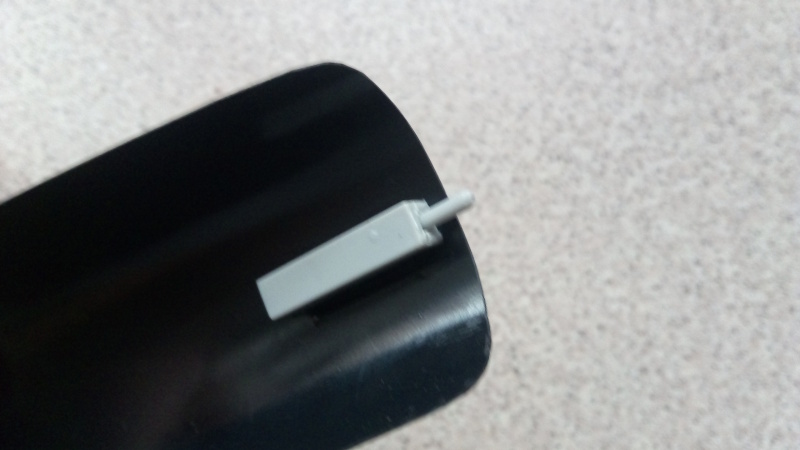

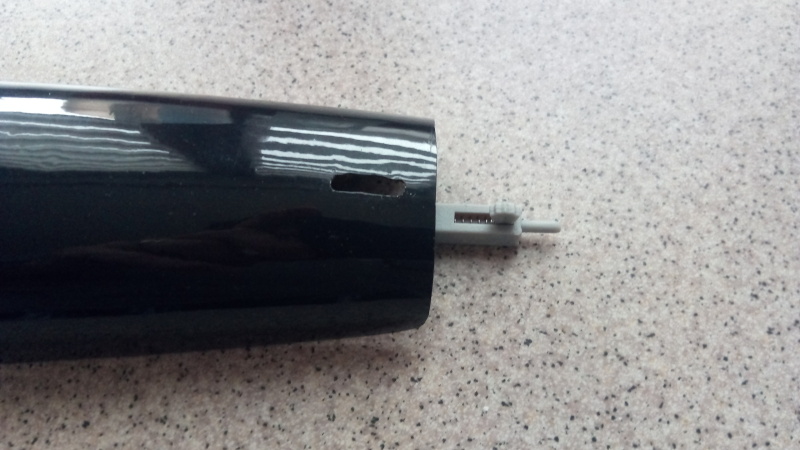

Odvrtaný a vybroušený otvor v kabině na zámek.

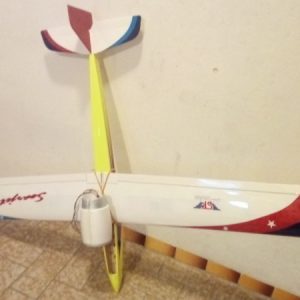

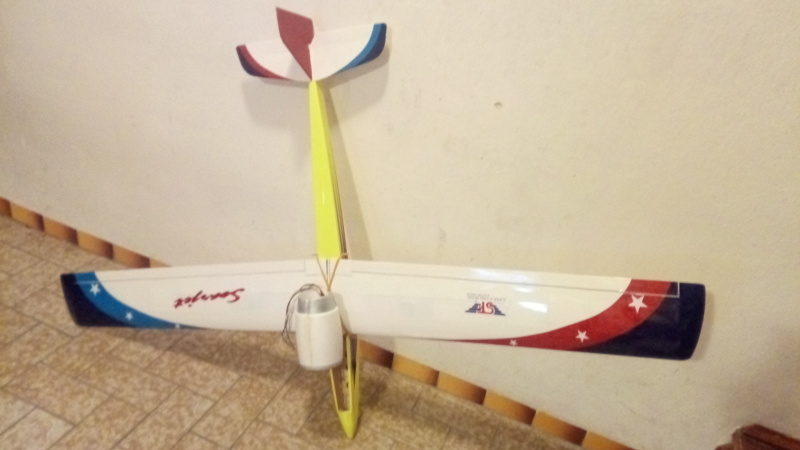

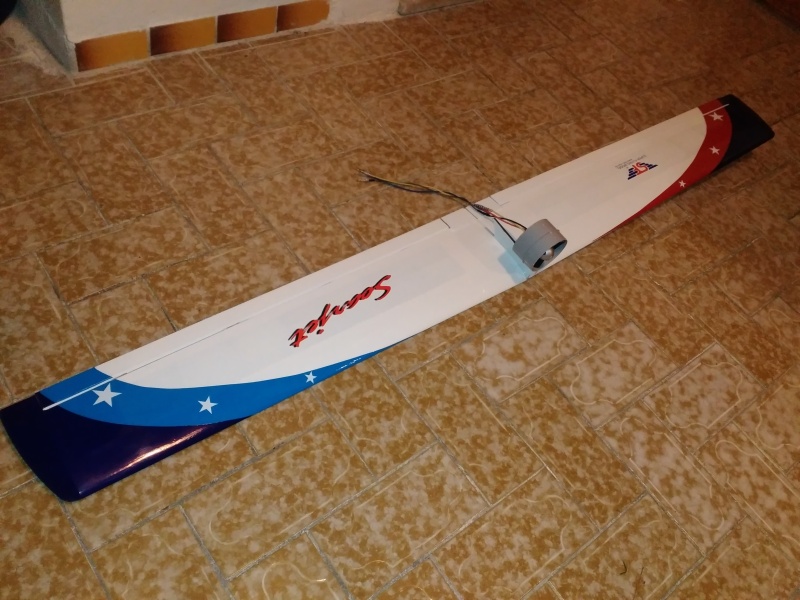

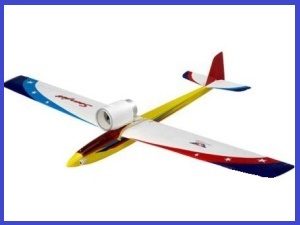

Soarjet je hotový
